ACD Series dial torque wrench manual torque tester screw detection

优点-扭矩扳手-也叫扭力扳手或力矩扳手，力矩就是力和距离的乘积，在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，所以用扭矩扳手来操作。首先设定好一个需要的扭矩值上限，当施加的扭矩达到设定值时，扳手会发出“卡塔”声响或者扳手连接处折弯一点角度，这就代表已经紧固不要再加力了。

工作原理

　　扭矩扳手（扭力扳手）发出卡塔声音的原理很简单，可以分为以下几个步骤去理解：　

　　1、扭矩扳手在发出“卡塔”声后是提示已达到你要求的扭矩值了；

　　2、扭矩扳手所发出的“卡塔”是由本身内部的扭矩释放结构产生的，其结构分为压力弹簧、扭矩释放关节、扭矩顶杆三结构所组成.

　　3、首先在扭矩扳手上设定所需扭矩值（由弹簧套在顶杆上向扭矩释放关节施压），锁定扭矩扳手，开始拧紧螺栓。当螺栓达到扭矩值（当使用扭力大于弹簧的压力）后，会产生瞬间脱节的效应。在产生脱节效应的瞬间发出关节敲击，扳手金属外壳所发出的“卡塔”声。由此来确认达到扭矩值的提醒作用(其实就象我们手臂关节成15度弯曲放在铁管里瞬间申直后会碰到钢管的原理一样）。

　　以上所说是最常用的手动扭力扳手，除此之外还有电动扭力扳手、风动扭力扳手等。

结构

　　扭力扳手又称扭力计、扭力螺钉

　　旋具。它是依据梁的弯曲原理、扭杆的

弯曲原理和螺旋弹簧的压缩原理而设计

　　的，能测量出作用在螺母上的力矩大小。

　　如图所示：扭力扳手又有平板型和刻度

　　盘型两种。

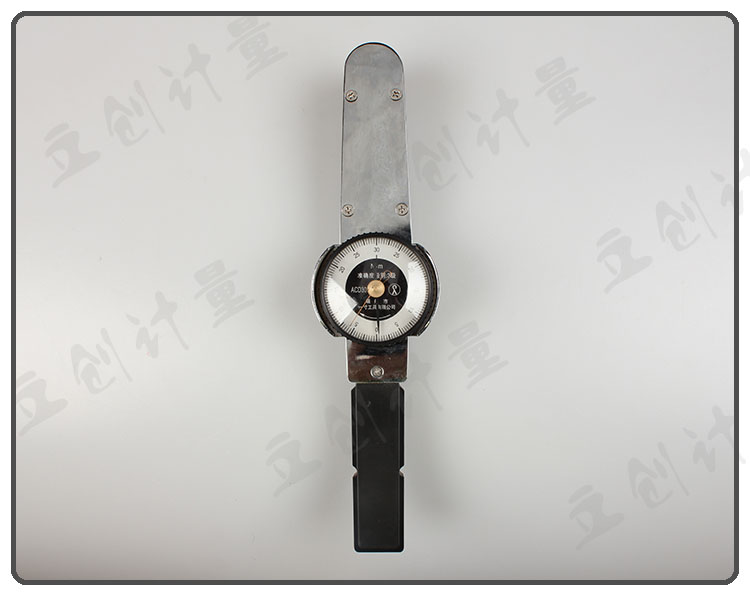

　　扭力扳手有一根长的弹性杆，其

　　一端装着手柄，另一端装有方头或六角头，

　　在方头或六角头上套装一个可换的套筒，用钢珠卡住。在顶端上还装有一个长指

　　针。刻度板固定在柄座上，每格刻度值为1N（或kg/m）。使用前，先将安装在扳

　　手上的指示器调整到所需的力矩，然后扳动扳手，当达到该预定力矩时，指示器

　　上的指针就会向销轴一方转动，最后指针与销轴碰撞，通过音箱信号或传感信号

　　告知操作者。
