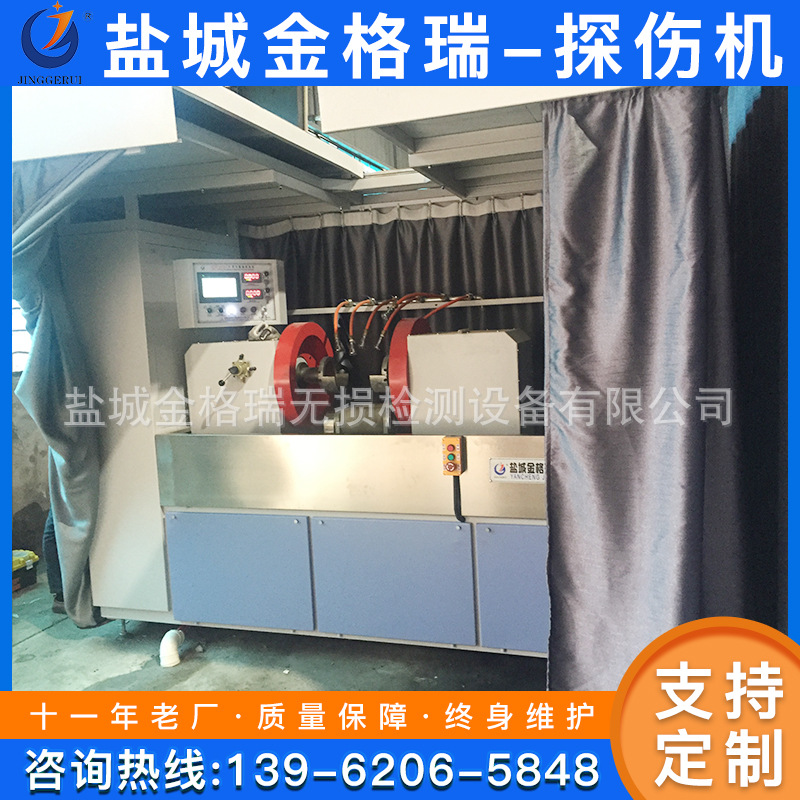

Multifunctional Spindle and Gear Dedicated CJW-6000 Fluorescent Magnetic Powder Flaw Detector

温馨提示

     由于产品规格型号较多，以上产品价格、属性仅供参考，详情以来电或旺旺在线咨询为准，真诚期待与您的合作！！！希望能把我们好的服务，好的产品传递给您！

本机根据磁粉探伤原理，按照JB/T8290－2011《磁粉探伤机》标准及双方签定的技术协议要求制造。
本机适用于长度小于800mm、直径小于400mm的各种齿轮、轴、小型环形件等铁磁性部件的磁粉探伤。
设备原理：
磁化电源主电路采用了目前先进的探伤机可控硅无极调压技术，利用三相交流电互成120度相位差的原理，周向采用通电法，纵向采用磁轭线圈法，使两路磁化电流同时施加于被探工件表面进行复合磁化，让磁力线旋转，从而检查出工件表面及近表面因锻压、淬火、研磨、疲劳而引起的裂痕及夹渣等细微的缺陷，除复合磁化外，还可对工件分别进行单周向和单纵向磁化，其磁化电流分别可调，均带断电相位控制功能，在工件单方向磁化时，既可用连续法又可用剩磁法探伤
主要特点：CDG—6000交流荧光磁粉探伤机，交流探伤相比直流探伤的优点是近表面探伤效果非常好，本机适用于铁磁材料齿轮、棒材、管材、铸材、轴类等类似形状的工件多品种、探伤设备，可对工件进行周向、纵向、复合磁化和退磁，周向、纵向、复合均带断电相位控制，采用连续法、湿法探伤，一次性磁化显示磁痕。本机采用OMRON工业程序控制器（PLC机）控制，退磁，并具有可编程功能，可进行工件夹紧→自动喷液→磁化一次→停止喷液→磁化一次→松夹→下料等半自动化作业，是多品种产品探伤检测的理想设备。
该探伤机为机电一体型多功能半自动探伤机检测设备，适用于各种齿轮、轴、小型环形件等铁磁性材料的磁粉探伤，可发现零件表面及近表面因铸造、锻压、淬火、研磨、疲劳而产生的裂痕、气孔及夹渣等细微缺陷。
该探伤机设备采用微机控制（PLC）的方法对工件除观察外的其它动作实现自动控制，如夹紧、磁化、喷淋、松夹、下料、退磁等动作。能按规定程序完成工艺流程外，还可以手动操作。设备体现以人为本的理念，以手动为先的设计方法，即在自动循环的状态下，也可以手动干预整个动作流程。本机具有操作方便，检验效率高，可靠等优点。
产品参数：
1)周向磁化电流：AC:0-6000 A(有效值)连续可调，带断电相位控制功能；
2)纵向磁化磁势：0-12000AT(有效值)连续可调，带断电相位控制功能；
3)退磁方式：12000-0AT自动衰减式退磁；
4)退磁效果：工件退磁后剩磁 ≤0.2 mT （160A/m）
5)夹紧方式：气动夹紧，气源压力不小于0.4MPa(气源用户自备)；
6)磁化方式：周向磁化，纵向磁化，复合磁化
7)工作方式：自动运行和手动运行
8)探伤灵敏度：工件表面用A型2号试片贴面清晰显示；
9)紫外灯强度: 距灯管38cm处的工件表面紫外线强度大于4500цW/cm2；
10)暂载率: ≥25%；
11)电极间距：0-800mm (连续可调)；
12)电源：三相四线AC 380V，50Hz，约160A；
13)工艺流程：夹紧—喷洒磁化—磁化—观察—退磁—下料。
