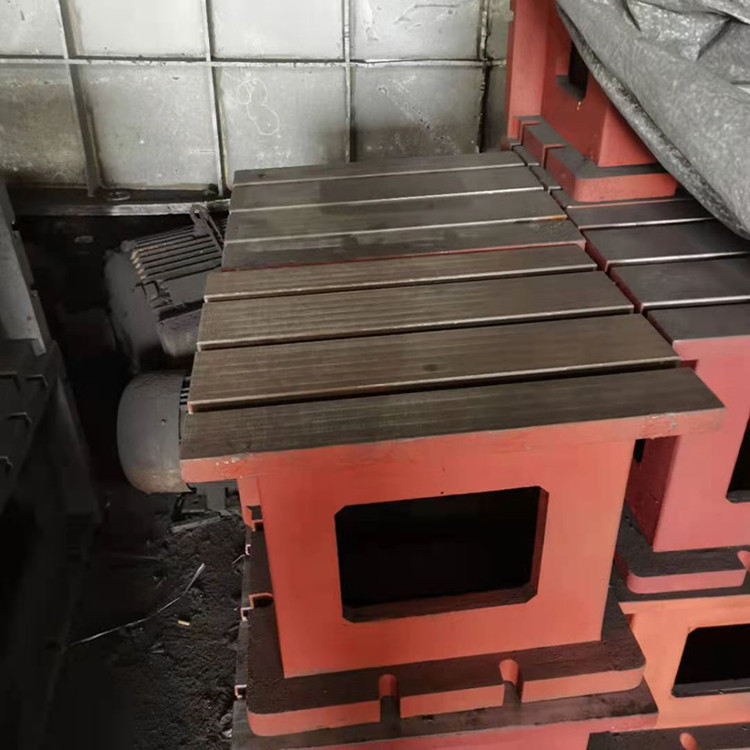

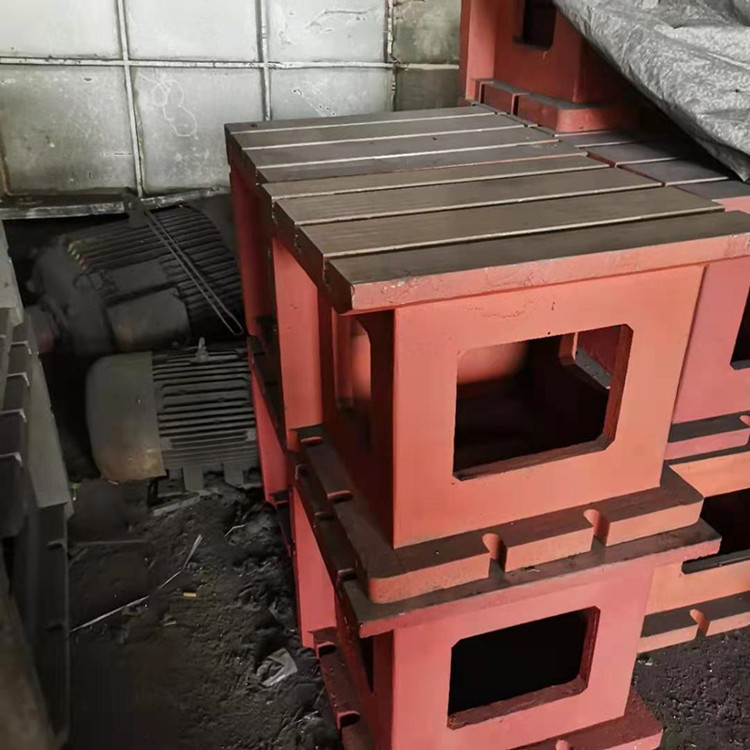

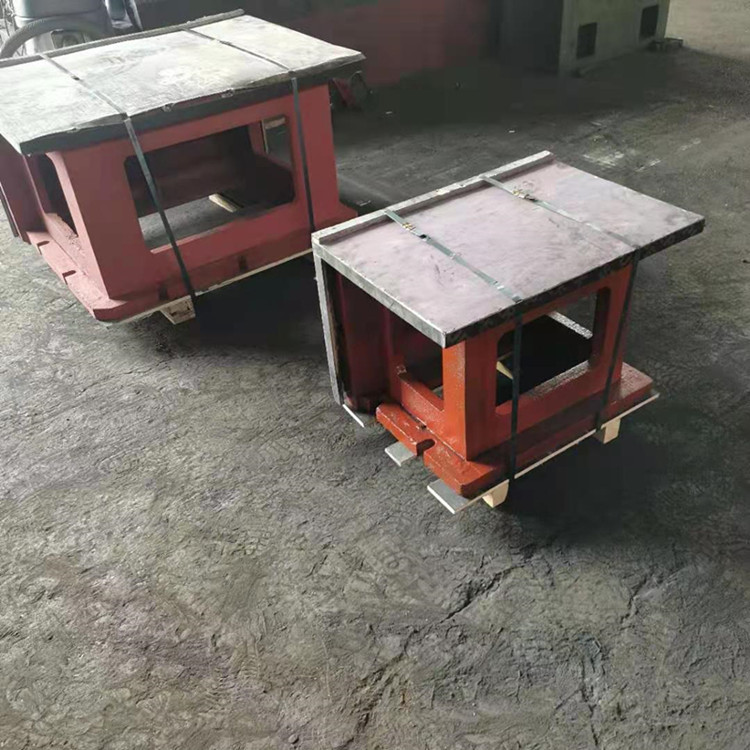

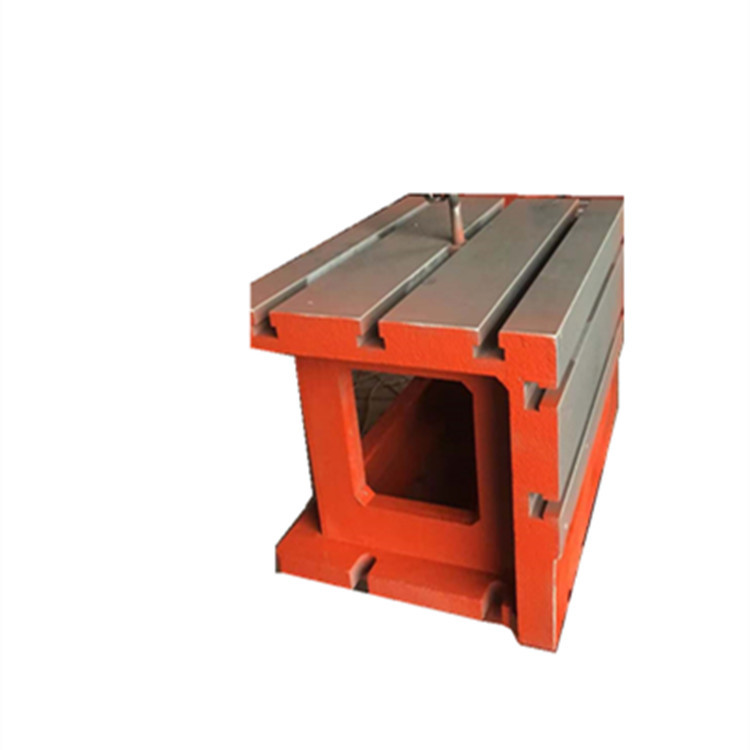

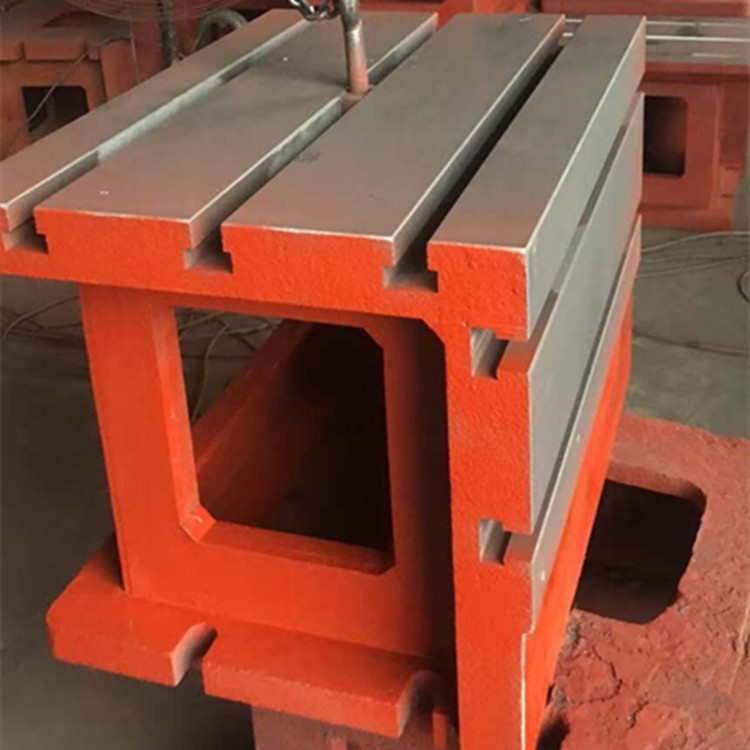

in stock supply T-slot square box radial drilling machine workbench tooling cushion box machine workbench cushion box

铸铁方箱检定方法

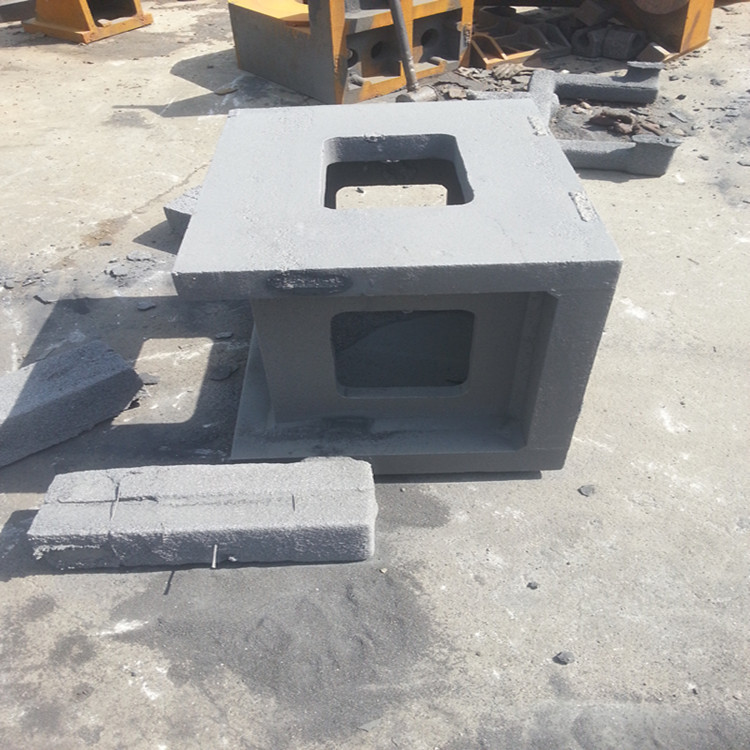

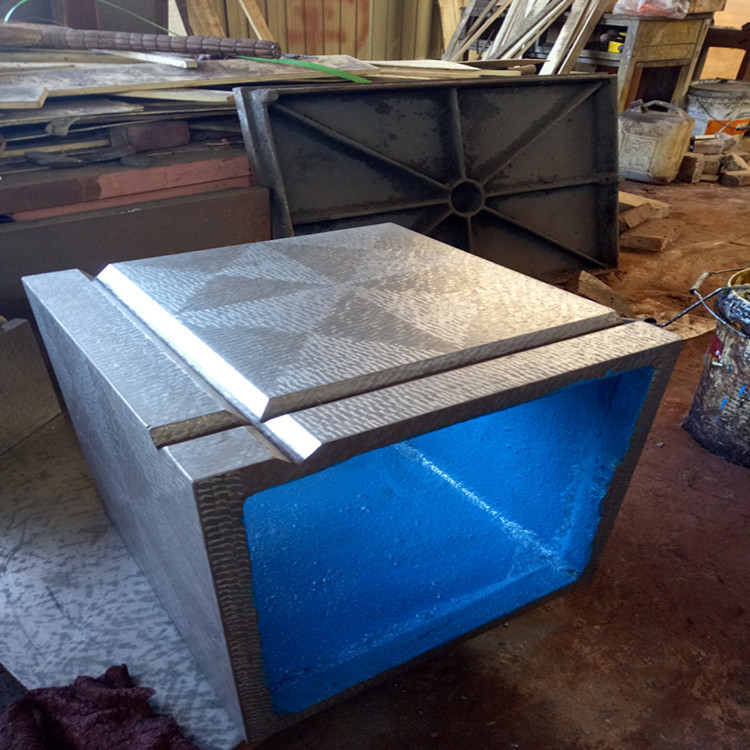

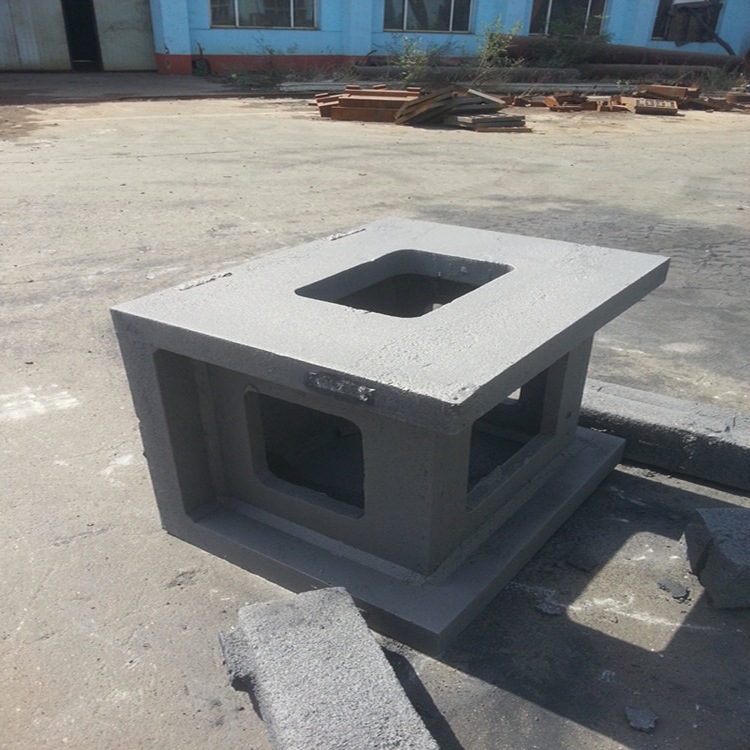

铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件，一般为边长相同的正方体或长方体，可根据用户要求制作各种规格和等高方箱及长方筒。

铸铁方箱：按/T3411.56-99标准制造，材料HT200。

T型槽铸铁方箱用途：方箱主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的6个工作面的空腔正方体，其中一个工作面上有V型槽。方箱检定的环境条件：常温、常湿。

2. 要求：方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。

3. 精度：对于刮研制方箱除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：1级、2级不少于25点;3级不少于20点。

4.铸铁方箱检定方法：对于边长为300mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，为该受检面平面的平面度

5.规格：

铸铁方箱规格（mm） 工作面的平面度 工作面的垂直度、平行度及V型槽对底面和侧面的平行度
精度等级（um）
0级 1级 2级 0级 1级 2级
100*100*100 3.5 7 15 7 15 30
150*150*150 4 9 17 8 18 35
200*200*200 4.5 10 20 9 20 40
250*250*250 5 11 22 10 22 45
300*300*300 12 25 25 50
400*400*400 15 30 30 60
500*500*500 35
