gps Clock Tester / Measuring Tool of Time / Time / Frequency Measuring Instruments / Time Tester
Price section
Price from:
1,585,488,000 so'm
Specifications
SYN5104
Guaranteed delivery time
If we are 45 days late, you will receive your order for free. More details
Always in touch with you
We will answer any questions every day.
Secure payment in a convenient way
We will accept payment by any card
About the product
Characteristic
- Origin
Shaanxi xi'an
- Item no
0000001
- Brand
Synchronize the world
- Scope of application
1- 10000000 ms
- Model
SYN5104
- Whether to import
No
- Processing and customization
No
- Order number
0001
Description

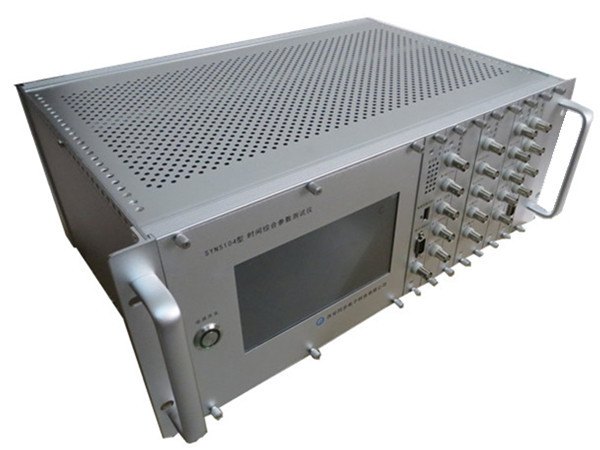

SYN5104型时间综合参数测试仪
产品概述
SYN5104型时间综合参数测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款专门针对时间频率同步性能进行全方位测试的高端便携式时间频率综合测试设备，对时间频率各项性能指标进行测量、分析和评估，不但满足时频测试需求而且能作为时频信号激励源。
该测试仪接收GPS北斗二代卫星定时信号，驯服恒温晶振（可选铷钟），使其输出频率同步于卫星铯原子钟信号上，产生准确的多种时间频率信号，实时精确测量多种时间频率信号，为时间同步装置及时统设备的现场检测、校验、验收提供了有效而便捷的解决方案。
产品功能
1) 在结构设计上，将时间标准源、时差测量和测试结果显示三块功能实现一体化, 从而可以在一台便携式智能仪表中方便而准确地完成测试项目；
2) 测试功能齐全：时间准确度、频率准确度、报文准确度,周波测量，温湿度测量，时间记录，PTP/NTP等网络测量；
3) 选件丰富：测量2.048MHz、E1、2.048Mb/s、SyncE、DCF77等，输出1MHz、5MHz，B码ST光口等，时差测量分辨率提高到0.1ns，频率准确度提高到12位/s，内置铷钟等；
4) 采用GPS/北斗二代卫星定时信号控制内置振荡器提供高精度时间频率标准，测量精度100 ns；
5) 能直接测量，在前面板上直接显示被测时钟和标准时间的时差，测量方式直观方便；
6) 可便携移动，既可用于现场，又可用于检测机构；
7) 可以输出时间信号与更高级的标准时间源进行比对，以标定本测试仪的精度等级。也可用于给现场有需求的设备提供高精度的时间信号；
8) 测量结果数据自动导出到计算机中；
9) 具有7AH电池供电。
时间误差是系统误差的一种。相继呈现两个或多个刺激让被试比较，因呈现时间先后使被试产生的判断性系统误差。相继呈现标准刺激和比较刺激，当标准刺激和比较刺激的实际强度相等时，标准刺激又先呈现的情况下，判断比较刺激比标准刺激大者为负时间误差；反之称为正时间误差。一般说来，两个刺激呈现的间隔时间越长，越易产生负时间误差。影响因素主要有实验内容、注意分配、情绪态度和人格差异等。为避免时间误差的出现，可采取一些客观的方法，如标准刺激和比较刺激呈现的次序应随机变化，每种刺激在先的次数相等。
时钟误差测试仪采用标准的4U安装机箱，内置锂电池，保证在断电时仍然可以维持高精度守时；大屏幕触摸液晶屏便于用户操作；提供市场上常见的时间信号接口，提供多种时间信号输入及输出，包括PTP测试、10MHz输出、串口测量指标、1PPS脉冲信号、正弦/脉冲、时差测量、时间记录、周波测量、温湿度测量、IRIG-B、NTP/SNTP测试、、IRIG-B码输出、串口输出等等。
产品特点
a) 精度高、高性价比；
b) 功能齐全、性能可靠；
c) 频率比对数值自动存储和计算；
d) 高精度、高可靠性、方便性和直观性。
典型应用
1) 时频同步产品的研发、中试、标定；
2) 电力系统，计量校准部门及科研院所等；
3) 可用于实验室对时间频率产品进行检测和标定；
4) 3G/4G/5G时频同步、轨道交通时间同步系统、军网时统系统、卫星授时等精密时频同步测试。
技术指标
输入信号 | GPS/北斗二代双模接收机 | 频点 | L1、B1 |
定时精度（RMS） | ≤30ns | ||
跟踪灵敏度 | -160dBm | ||
GPS北斗二代双模天线 | 数量 | 1套 | |
形状 | 蘑菇头 | ||
线长 | 30米 | ||
物理接口 | BNC | ||
支架 | 蘑菇头安装支架 | ||
正弦 /脉冲 | 路数 | 2路 | |
波形 | 1路正弦，1路脉冲 | ||
电平 | TTL电平：0V~7V；触发电平：2.5V 交流幅度（标称10MHz）:1Vpp~10Vpp | ||
频率范围 | 0.1Hz-40MHz（脉冲） 30kHz-30MHz(正弦) | ||
测量精度（标称10MHz） | ≤2E-8 | ||
时差测量 | 路数 | 2路 | |
电平 | 2路TTL | ||
触发沿 | 上升沿/下降沿 | ||
测量内容 | 单通道测量/双通道测量/1PPS测量/1PPM测量/1PPH测量 | ||
测量方式 | 单次、连续 | ||
测量精度 | ≤100ns | ||
时间记录 | 路数 | 4路脉冲1（TTL）/脉冲2（TTL）/串口（RS232）/串口（RS422） | |
触发沿 | 上升沿/下降沿 | ||
测量精度 | ≤100ns(TTL) | ||
SOE信号采用本功能进行测量 | |||
周波测量 | 路数 | 1路 交流220v | |
电压 | 88~264VAC | ||
频率 | 47~63Hz | ||
测量精度： | ±0.005Hz/s | ||
温湿度测量 | 温度测量范围 | 0~50℃ | |
温度测量精度 | 25℃±2℃ | ||
湿度测量范围 | 20%~90% | ||
湿度测量精度 | 25℃±5% | ||
串口测量指标 | 路数 | 2路 | |
电平 | 1路串口（RS232） 1路串口（RS422） | ||
波特率 | 4800/9600/19200/38400/57600/115200 bit/s | ||
IRIG-B | 电平 | 1路TTL直流 1路RS232C直流 1路RS422/485直流 1路600Ω平衡交流 1路非平衡交流 | |
测量标准 | 国军标（2991A-2008）/美标（STD 200-04） | ||
网络测量 | NTP/SNTP测试 | 路数 | 1路RJ45 |
功能 | 主从测试 | ||
协议 | NTP/SNTPV1.0-V4.0 | ||
解析分辨率 | ≤0.2us | ||
PTP测试 | 路数 | 1路RJ45 | |
功能 | 主从测试 | ||
协议 | IEEE STD 1588（PTPV2） | ||
测试精度 | ≤50ns | ||
GOOSE时标测试 | 路数 | 1路RJ45（与NTP共用端口） | |
协议 | IEC61850 | ||
解析分辨率 | ≤1ms | ||
输出信号 | 10MHz输出 | 路数 | 1路 |
电平 | 正弦 | ||
幅度 | ≥7dBm 默认9dBm ±1dBm | ||
准确度 | ≤1E-12 (跟踪到卫星信号24小时后平均值) ≤5E-10 (卫星信号失效24小时后平均值) | ||
输出阻抗 | 50欧姆 | ||
物理接口 | BNC | ||
1PPS脉冲信号 | 路数 | 1路 | |
电平 | TTL | ||
同步误差 | ≤100ns | ||
物理接口 | BNC | ||
IRIG-B码输出 | 路数 | 5路 | |
电平 | 1路TTL 1路RS232C 1路RS422/485 1路平衡交流 1路非平衡交流 | ||
标准 | 国军标（2991A-2008）/美标（STD 200-04） | ||
串口输出 | 路数 | 1路 | |
电平 | RS232C | ||
串口格式 | RMC语句/ZDA语句/ST语句 | ||
波特率 | 4800/9600/19200/38400/57600/115200 | ||
物理接口 | DB9 | ||
环境特性 | 工作温度 | 0℃～＋50℃ | |
相对湿度 | ≤90%（40℃） | ||
存储温度 | -30℃～＋70℃ | ||
存储 | 路数 | 2路 （1路USB（预留），1路DB9公头） | |
U盘存储
| 兼容绝大多数U盘 满足USB2.0规约，插上u盘等待5s以后即可以进行自动存储，只要启动测试，数据就会自动存储，停止测试则会结束存储 | ||
串口通信 | 实时发送测量数据到上位机 | ||
供电电源 | 交流88～264VAC，47～63Hz，功率小于40W，电池：7AH | ||
机箱尺寸 | 4U，19″标准机箱 | ||
选件 | 测量输入输出2.048MHz、E1/2.048Mb/s、SyncE、DCF77、1MHz、5MHz，B码st光口，时差测量分辨率0.1ns，频率准确度12位/s，内置铷钟等 | ||
