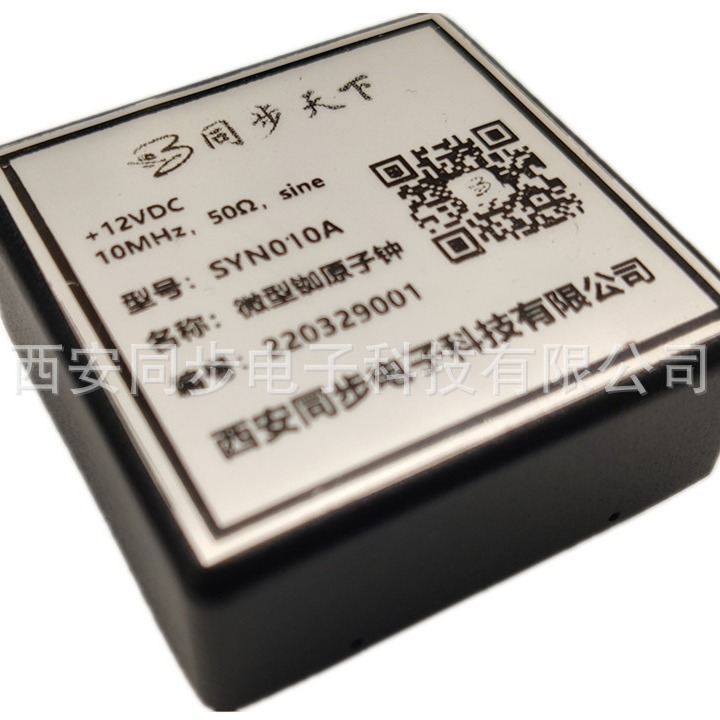

Tantalum Atomic Clock Chip Grade Atomic Clock CPT Atomic Clock Factory Direct Sales Synchronous World
Price section
Price from:
46,507,648 so'm
Specifications
SYN010H
Guaranteed delivery time
If we are 45 days late, you will receive your order for free. More details
Always in touch with you
We will answer any questions every day.
Secure payment in a convenient way
We will accept payment by any card
About the product
Characteristic
- Origin
Shaanxi xi'an
- Item no
12321
- Brand
Synchronize the world
- Scope of application
5G communication and power equipment
- Model
SYN010H
- Whether to import
No
- Processing and customization
No
- Order number
23213
Description
SYN010H型芯片原子钟
产品概述
SYN010H型芯片原子钟是一款基于相干布局囚禁CPT原理实现的芯片级原子钟，采用国产元器件和工艺研制而成，可在-40℃到+85℃的工作环境范围内保证PPb量级的频率精度，外形及安装尺寸兼容SA.45s,是代替国外芯片级原子钟的理想产品，并具有低功耗、小尺寸、快启动的优点，广泛应用于多种便携式设备及无人值守时频设备中。
关键词：芯片级原子钟，CPT原子钟，微型原子钟
产品功能
1) 输出CMOS电平的10MHz方波和1PPS脉冲；
2) 短期稳定度优于3E-10/1s，月老化率优于5E-10；
3) 工作温度范围-40℃～+85℃；
4) 体积小，尺寸40×35×17.5mm；
5) 稳定功耗<1.5W，最大功耗<5W；
6) 室温下锁定时间小于3分钟；
7) 外形及安装尺寸兼容SA.45s；
8) 1PPS 驯服输入和输出；
9) 外部模拟电压校准；
10) 通过RS-232进行通讯、控制和查询。
产品特点
a) 超低功耗：室温稳定功耗<1.5W；
b) 稳定度优于3E-10/1s；
c) 外形及安装尺寸兼容SA.45s；
d) 可利用RS232C口进行测试,控制及校准。
e) 高短稳、低相噪、启动快、寿命长、老化率好。
典型应用
1) 便携式导航、5G通讯及电力设备；
2) 测试测量仪器仪表；
3) 微型导航定位守时Micro-PNT 系统。
技术指标
|
主要参数 |
路数 |
1路10MHz方波 |
|
幅度 |
3.2V～5V(与供电电压一致)，200Ω负载 |
|
|
上升/下降沿 |
≤10ns |
|
|
准确度（出厂设置） |
±5E-11 |
|
|
短稳 |
≤3.0E-10/1s ≤1.0E-10/10s ≤3.0E-11/100s |
|
|
相噪 |
≤-47dBc/Hz(1Hz) ≤-80dBc/Hz(10Hz) ≤-115dBc/Hz(100Hz) ≤-130dBc/Hz(1KHz) ≤-140dBc/Hz(10KHz) |
|
|
复现性 |
±5E-11 |
|
|
漂移率 |
＜±3E-11/日 ＜±5E-10/月（设计保证） |
|
|
温频特性 |
≤5E-10 |
|
|
地磁效应 |
≤±1.0E-10/Gauss |
|
|
电压敏感度（3.25V-3.35V） |
≤1.0E-10 |
|
|
MTBF |
100000小时@40℃ |
|
|
1PPS输出 |
路数 |
1路 |
|
电平 |
3.0V |
|
|
上升/下降沿 |
≤10ns |
|
|
脉宽 |
默认1ms，可调范围0.1ms-999.9ms |
|
|
1PPS输入 |
路数 |
1路 |
|
电平 |
3.3V或5V |
|
|
有效沿 |
上升沿有效 |
|
|
脉宽 |
≥10ns |
|
|
同步精度 |
≤50ns |
|
|
驯服精度（驯服24小时） |
≤5E-12（12小时平均） |
|
|
保持精度（驯服24小时） |
≤3us（24小时） ≤5us（72小时） |
|
|
数字调节频率 |
范围 |
±1E-6 |
|
最小步进 |
＜1.0E-12 |
|
|
模拟调节 |
范围 |
±1.0E-8 |
|
输入电压 |
0～3.3V |
|
|
预热时间 |
锁定 |
≤3分钟（@+25℃） |
|
串行通信 |
路数 |
一路 |
|
电平 |
RS232C |
|
|
波特率 |
57600 |
|
|
锁定指示 |
锁定 |
低电平≤0.4V |
|
未锁定 |
高电平≥3V |
|
|
电源输入 |
功耗 |
＜5W(最大)，＜1.5W(稳态) |
|
输入电压 |
DC3.3V或者DC5.0V |
|
|
电流 |
≤2A |
|
|
温湿度 |
工作温度 |
-40℃～＋85℃（可选全国产＋70℃） |
|
存储温度 |
-55℃～＋125℃ |
|
|
湿度范围 |
10%～90% |
|
|
机械特性 |
尺寸（长*宽*高） |
40.3mm*35.2mm*17.5mm |
|
重量 |
约50g |
安装尺寸（mm）：
