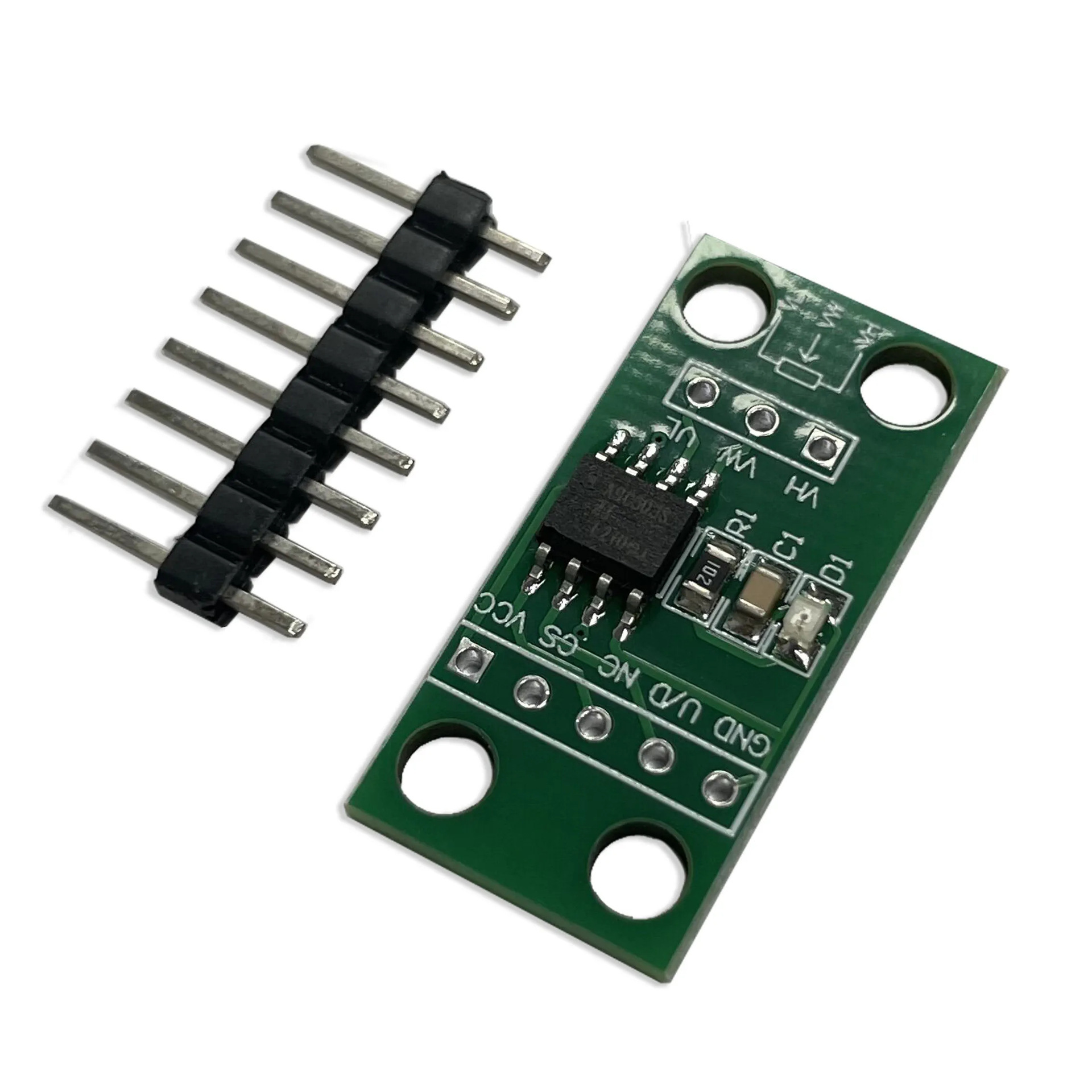

X9C103S/x9C503S Module 10K/50K AdjuStable 100 Level Digital Potentiometer CirCuit Board Module
0.0
0 sold.
Minimum quantity is: 1 pcs
Price section
Price from:
42,319 so'm
Specifications
X9C103S module (10K)
42,319 so'm50,000 available in stock
X9C503S module (50K)
61,127 so'm50,000 available in stock
Guaranteed delivery time
If we are 45 days late, you will receive your order for free. More details
Always in touch with you
We will answer any questions every day.
Secure payment in a convenient way
We will accept payment by any card
X9C103S/x9C503S Module 10K/50K AdjuStable 100 Level Digital Potentiometer CirCuit Board Module
About the product
Characteristic
- Brand
Gu dexin electronics
- Model
X9C103S
- Kinds
Digital potentiometer
- Featured services
Digital potentiometer circuit board module
Description
资料链接：https://pan.baidu.com/s/11lQqGUiCprzegxGZFhGdSw?pwd=8888
提取码：8888
使用说明：
1）宽电压（3V-5V）供电。芯片是X9C103S/X9C503S；PCB板尺寸：2.7*1.3CM
2）10K/50K满量程电位器。
3）电位器中间抽头在0-10k(X9C103S)/0-50K(X9C503S)间滑动共100级（电位器滑动端典型阻抗40欧）
4）数字电位器VL和VH端口分别对应滑动变阻器的低端和高端，允许输入电压范围-5V到+5V。
5）数字电位器模块附带测试程序，程序代码为C语言代码，分模块编写。代码包括：主函数、显示子函数、按键子函数以及各模块的头文件，可以采用KEIL4打开源代码经行测试和学习。
测试部分
1）如只需测试模块使用可不研究源代码，将测试程序中.HEX文件下载到目标板
