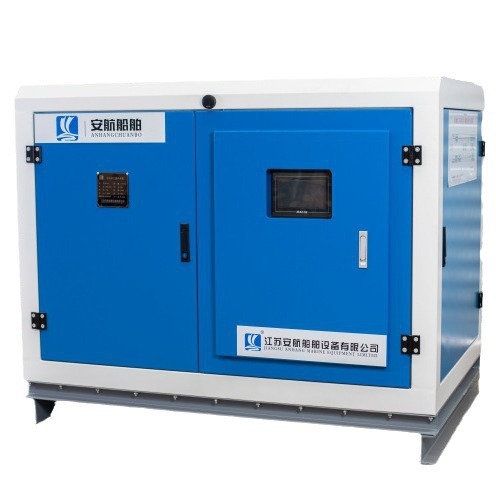

Zhejiang Zhoushan wharf ship domestic sewage lifting device shore domestic sewage intelligent collection device

    船舶污水智能提升装置（以下简称接收装置）是一种适用于国内各种港口、码头、船舶生活服务区岸边，用于接收淡水流域船舶生活污水（或油污水），并将生活（油）污水注入污水（油）池或临时污水（油）储存装置的设备。接收装置应用了物联网技术及流量远程监控技术，将大功率自吸式排污泵、流量计、扫码信息化系统、一体式外箱、移动平板车等主要设备高度集成，用户可通过简单操作即可实现船舶污水的上岸收集并获得实时排污数据。

本收集装置可用于各类船舶上收集原污水，并附加有冲洗、粉碎和将污水排出舷外的功能。
1、本系列装置供应有高压电源，如不小心接触人体会引起危险，在任何情况下不要随意打开控制箱的门或电动机接线盒，在需要对控制箱电动机进行维修时必须将供应电源的船舶开关“断开”在打开电气控制箱门时首先拉开电源总开关，任何人都应非常小心操作,以免引起触电的危害。
2、系统概述
收集装置由底座、外壳、粉碎自吸泵、VIS系统、阀、电磁流量计、控制箱、磁滞卷管机等部件组成。原污水经污水入口管路进入装置由装置出口排出到城市管网。

使用环境
海拔不超过2000m
环境温度-20°C~+45°C
允许户外工作
4.2产品技术参数
a) 额定工作电压：380V
b）额定电流：配制的集电器为100A，可根据不同的水管管径配制不同的集电器。
c) 输出扭矩调整范围：30~2000Nm不等。

产品构造
磁滞式水管卷筒是由水管卷盘、磁滞联轴器、减速箱、卷筒集电器、识别器、制动器及电动机等零部件组成。识别器是用来识别水管卷筒工作状态是属于放管还是收管，从而控制电动机停止还是运行，以保护水管线，延长水管线使用寿命。减速箱主要采用K系列减速箱，特殊场合也可合作其他形式减速箱，以满足不同的需要。
