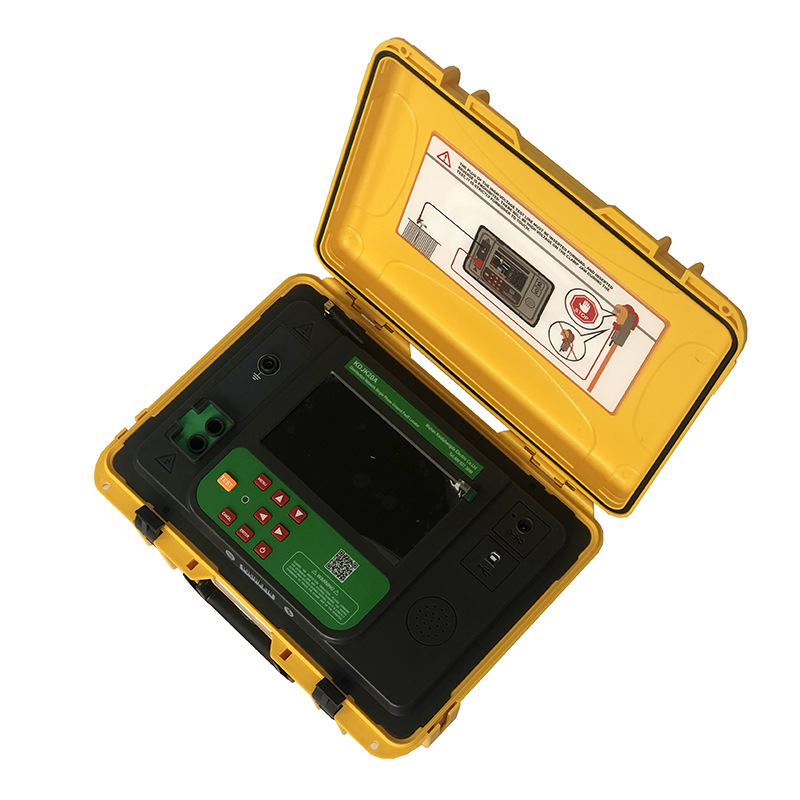

Overhead Line Earth Fault Monitor Overhead Line Earth Fault Locator Earth Fault Finder
Price section
Price from:
171,761,200 so'm
Guaranteed delivery time
If we are 45 days late, you will receive your order for free. More details
Always in touch with you
We will answer any questions every day.
Secure payment in a convenient way
We will accept payment by any card
About the product
Characteristic
- Place of origin
Wuhan
- Size
355×272×164
- Power Supply Voltage
Host: 14.8v; detection clamp: 3.7v
- Product code
Kdjk-10a
- Brand
Kaidi zhengda
- Output frequency
50hz
- Model
Kdjk-10a
- use
It is used to inspect and detect single-phase ground faults on overhead high-voltage lines, and to accurately determine the ground fault point.
- Battery type
lipo battery
- Imported: Yes/No
No
- Measuring range
6-35kv overhead line small current ground fault location and slot
- Processing and customization
No
- Order number
Kdjk-10a
- Test method
Clamp ct
Description
产品概述

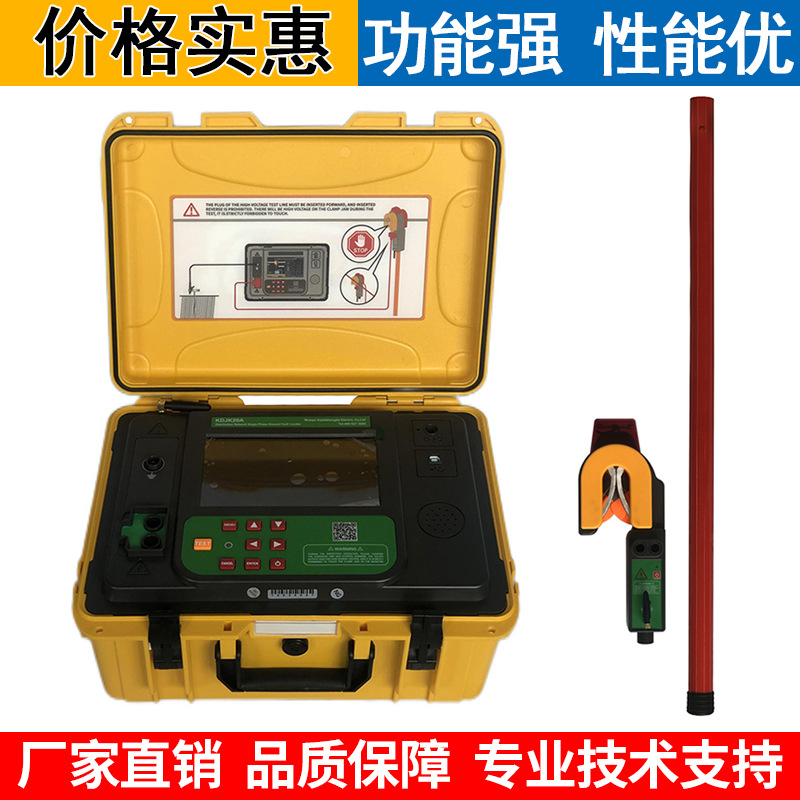

KDJK-10A只能在线路发生故障停运后进行故障定位，由发射机向故障线路施加高压将故障复现，超低频电流由发射机流向故障点，经过渡电阻进入大地并流回发射机；在线路沿线，将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器，其磁路无需闭合，在很大程度上方便了挂、取操作。传感器检测线路上的电流，自动进行调零操作，将模拟信号转成数字信号后通过无线方式向外传送。在地面上的接收机接收传感器发送的无线信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段（长线路采用二分之一法分段，分支线路优先测试分支点），再精确定点，从而快速确定故障位置。
KDJK-10A适用于单相金属性接地、经电弧接地、经过渡电阻接地等多种故障类型；超低频信号能避免系统电容影响，低阻到高阻故障均能适应；线路是否有分支，无论是架空线分支还是电缆分支，线路上是否挂接变压器对设备均无影响。
KDJK-10A在使用过程中需要首先连接发射机，在定位过程中需要爬杆挂接传感器，故而使用稍为复杂，但定位测试的限制条件极少，定位精度和故障确认度很高。KDJK-10A是在线路发生接地故障后，解决巡视目测未能发现的疑难故障的测试设备。
产品参数
1、定位精度：0.1m
2、发射机输出特性：1Hz，0~8kV，0~100mA，1000W(max)
3、可测线路长度：≥100km
4、传感器与接收机的无线通讯距离：>100m
产品特点
1、用途：6-35kV架空线路小电流接地故障查找定位。
2、使用场景：线路发生接地故障后停运。
3、发射机电压高、功率大，电流稳定，可测高阻故障。
4、超低频信号克服系统分布电容影响，可进行高阻故障定位。
5、高灵敏开口传感器，无需闭合，方便线路挂接。
6、传感器-接收机无线通信，安全可靠。
7、数值/波形显示，判据明确直观。
