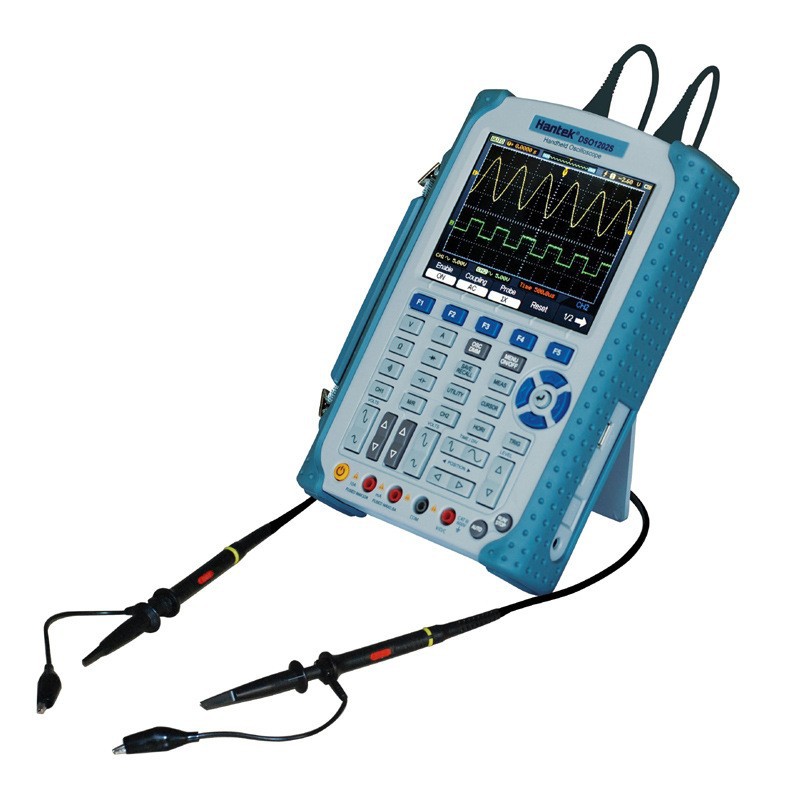

Qingdao Hantai DSO1000S series handheld oscilloscope
0.0
0 sold.
Minimum quantity is: 1 pcs
Price section
Price from:
10,832,070 so'm
Specification
DSO1202S（200MHz0
13,466,739 so'm10 available in stock
DSO1152S(150MHz)
12,586,560 so'm10 available in stock
DSO1122S(120MHz）
11,600,760 so'm10 available in stock
DSO1062S（60MHz）
10,832,070 so'm10 available in stock
Guaranteed delivery time
If we are 45 days late, you will receive your order for free. More details
Always in touch with you
We will answer any questions every day.
Secure payment in a convenient way
We will accept payment by any card
Qingdao Hantai DSO1000S series handheld oscilloscope
About the product
Characteristic
- Bandwidth
200MHz
- Item number
DSO1202S
- Type
Digital oscilloscope
- Brand
Qingdao hantai
- Number of channels
2
- Overall dimensions
Length: (245mm) width: (163mm) height: (52mm)
- Model
DSO1202S
- Weight
1.3
- Whether to import
No
- Sampling rate
1GSa/s
- Processing and customization
No
- Record length
See information for details
- Waveform capture rate
See information for details
- Order number
DSO1202S
Description
青岛汉泰 DSO1000S系列 手持示波器
产品简介：
全隔离手持示波表，示波器通道间完全隔离，示波器和万用表通道隔离，示波器、万用表与USB等通讯接口之间完全隔离，60MHz-200MHz 带宽,1GSa/s 实时采样率,1M 存储深度, 6000 计数万用表.5.6 吋大屏幕彩色液晶显示，高分辨率(640*480）
产品概述：
- 优良的工业设计，手感舒适美观.示波器各通道、时基、触发、和万用表各功能都有直接按键操作，并且分区合理，操作方便快捷。
- 5.6英寸TFT LCD，LED背光，清晰显示波形
- 集成USB Host & Device, 支持U盘存储，方便组网及远程控制。
- 高带宽60MHz示波器 6000 COUNTS 高分辨率万用表，地线隔离。
- 高刷新率, 高采样率,1GSa/s实时采样，50GSa/s等效采样.
- FFT频谱分析，加,减,乘,除,X-Y显示，20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用.
- 丰富的触发功能，双时基采样，便于观察不同频率的两路波形。
- 多达1000个波形的记录和回放功能。
- 小的尺寸(mm):245(L)x163(W)x52(H) ,便于携带.
- 波形数据可以按时间和电压输出到WORD，EXCEL,BMP,JPG。
- 二次开发库提供,Labview\VB\VC\ 开发示例提供
技术参数：
| 型号 | ||||
| 模拟带宽 | 200MHz | 150MHz | 120MHz | 60MHz |
| 通道数 | 2 | |||
| 实时采样率 | 1GSa/s | |||
| 等效采样率 | 25GSa/s | |||
| 存储深度 | 单通道最大存储深度1M采样点，双通道512K，另有双通道4K、40K、512K可选 | |||
| 上升时间 | ≤1.7ns | ≤2.3ns | ≤2.9ns | ≤5.8ns |
| 时基精度 | ±50ppm | |||
| 时基范围（s/div） | 4ns/div-2ks/div | 2ns/div-2ks/div | ||
| 输入阻抗 | 10MΩ | |||
| 垂直灵敏度范围 | 2mV/div～5V/div （在BNC输入处） | |||
| 垂直分辨率 | 8bit | |||
| 垂直位移范围 | ±50V(5V/div), ±40V(2V/div～500mV/div), ±2V(200mV/div～50mV/div)，±400mV(20mV/div～2mV/div) | |||
| 直流增益精度 | 2mV/div～5mV/div ±4% (采样或平均值采样) 10mV/div～5V/div ±3% (采样或平均值采样) | |||
| 带宽限制 | 20MHz | |||
| 触发类型 | 边沿，脉宽，视频，斜率，超时，交替， | |||
| 触发源 | CH1, CH2, | |||
| 波形计算 | +,-,x,÷,FFT,反向 | |||
| 光标测量 | 手动模式：光标间的电压差△V； 光标间的时间差△T； △T的倒数，以Hz为单位（1/△T）；追踪模式：波形点的电压值和时间值 | |||
| 自动测量 | 周期均方值、周期平均值、预冲、过冲、幅值、中间值、顶端值、底端值、负占空比、正占空比、负相位差、正相位差、负频宽、正频宽、下降时间、上升时间、最大值、最小值、均方根、峰峰值、平均值、周期、频率 | |||
| BNC与地间的浮动电压 | 600V CATIII, 1000V CAT II | |||
| 通道间的浮动电压 | 600V CATIII, 1000V CAT II | |||
| 万用表与地间浮动电压 | 1000V | |||
| 端口间输入 | 400V CAT II | |||
| 输入10:1探头 | 600V CATIII, 1000V CAT II | |||
| 万用表最大输入电压 | DC 800V,AC 600V | |||
| 万用表最大分辨率 | 6,000 Counts | |||
| 万用表功能 | 电压，电阻，电流，电容，通断，二极管 | |||
| 万用表最大输入电压 | AC: 600V, DC: 800V | |||
| 万用表最大输入电流 | AC:10A , DC: 10A | |||
| 万用表最大输入电阻 | 10MΩ | |||
| 屏幕 | 5.6"TFT 16位真彩液晶屏，640*480 dots | |||
| 尺寸 | 长：（245mm） 宽：（163mm）高：（52mm） | |||
| 重量 | 不含包装：1.3KG | |||
| 标配探头 | 标配2支无源探头 | |||
| 万用表模式 | |||
| Max. Resolution | 6000 Counts | ||
| DMM Testing Modes | Voltage, Current, Resistance, Capacitance, Diode & Continuity | ||
| Max. Input Voltage | AC:600V, DC: 800V | ||
| Max. Input Current | AC: 10A, DC:10A | ||
| Input Impedance | 10MΩ | ||
| Range | Resolution | Accuracy | Resolution |
| DC Voltage | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| 800V | 1V | ||
| AC Voltage | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| DC Current | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| AC Current | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Resistance | 600Ω | ±1%±3 digit | 0.1Ω |
| 6.000KΩ | 1Ω | ||
| 60.00KΩ | 10Ω | ||
| 600.0KΩ | 1KΩ | ||
| 6.000MΩ | 10KΩ | ||
| 60.00MΩ | ±1%±5 digit | 100KΩ | |
| Capacitance | 40.00nF | ±2%±5 digit | 10pF |
| 400.0nF | 100pF | ||
| 4.000uF | 1nF | ||
| 40.00uF | 10nF | ||
| 400.0uF | 100nF | ||
| Attention: the smallest capacitance value that can be measured in 5nF | |||
| Diode | 0V~2.0V | ||
| ON-OFF test | <10Ω | ||
